E+H壓力變送器PMC71-ABA1S2GPAAA技術特性
E+H壓力變送器PMC71-ABA1S2GPAAA技術特性
采用無油陶瓷傳感器的數字式壓力變送器，適用于氣體和液體測量

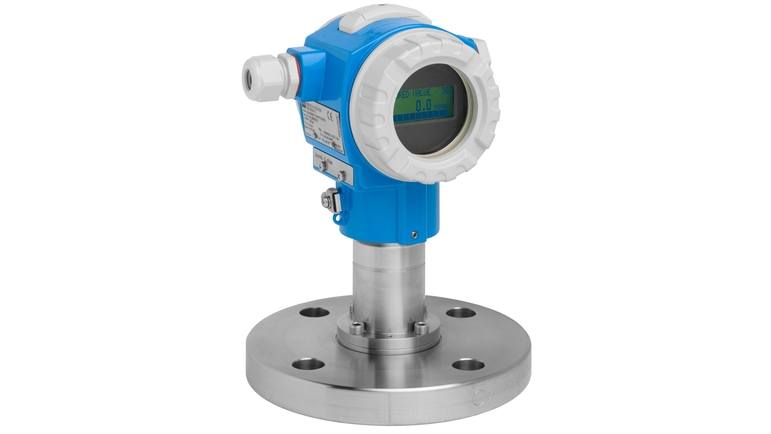

Cerabar PMC71數字式壓力變送器采用無油電容式陶瓷測量元件，主要用于過程工業和衛生行業，可測量液體和氣體的壓力、液位、體積和質量。PMC71使用耐真空陶瓷膜片，確保測量系統高度安全。量程可調，快速設定功能使調試更簡單，節省成本和時間。設計符合IEC61508標準，滿足SIL2/3功能安全要求。
優勢
過載保護——高精度陶瓷傳感器 (99.9% Al2O3)。適用于真空、腐蝕性和研磨性介質。
HistoROM®/M-DAT 記憶存儲單元，可回溯儀表設定與測量值
通過TÜV SÜD認證的IEC 61508標準，適用于SIL2/SIL3功能安全等級過程壓力監測（小…大…范圍）
從測量薄膜到電子器件的全面功能監控
快速設置菜單可快速設置基本調試參數，菜單引導式操作，提供高級故障診斷功能
氣密引線提供標準的第二道防線
可選安裝閥組：并做打壓測試
應用領域
雙腔室鋁或不銹鋼 (316L) 外殼
過程連接：始于 1.5" 螺紋, 法蘭, 卡箍式或衛生型過程連接
溫度范圍： -40 至 +150°C (-40 至 +302°F)
壓力范圍：+100mbar 至 +40bar (+1.5 至 +600psi)
精度范圍：±0.05%, "鉑金版" ±0.025%
防爆認證, WHG溢出保護, SIL, 衛生型認證, 船級認證
特征和規格
測量原理
絕壓和表壓
特點
數字式變送器，帶陶瓷傳感器
模塊化變送器
長期穩定性高
通過自診斷功能提升安全性
第二層過程安全柵供電電壓
4...20mA HART
10.5...45V DC（非防爆）：
Ex ia：10.5...30V DC
PROFIBUS PA：
9...32 V DC（非防爆）
FOUNDATION Fieldbus：
9...32 V DC（非防爆）參考測量精度
標準型：0.05%；
鉑金型：0.025%長期穩定性
0.05% URL /年
過程溫度
-20...150 °C
(-4...257 °F)環境溫度
-40...85 °C
(-40...185 °F)傳感器
100 mbar...40 bar
(1.5...600 psi)
表壓/絕壓小可標定量程
25 mbar (3.63 psi)，絕壓/表壓
抗真空壓力
0 mbar abs.
大量程比
100:1
大過壓限定值
60 bar (900 psi)
過程連接
螺紋：
G1/2...G2、R1/2、MNPT1/2...MNPT2
法蘭：
DN25...DN80、
ASME 1"...4"、
JIS 10K衛生型過程連接
Tri-Clamp卡箍
DIN11851
Varivent N
SMS
DRD過程膜片的材質
陶瓷
墊圈材質
Viton、EPDM、Chemraz、Kalrez、NBR
填充液
無，干式傳感器
外殼材質
鑄鋁、
AISI 316L通信
4...20mA HART
PROFIBUS PA
FOUNDATION Fieldbus證書和認證
ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
安全認證
溢出保護WHG
SIL設計認證
EN10204-3.1
衛生型認證
3A、EHEDG
船級認證
GL/ ABS
飲用水認證
NSF
特點
診斷功能
