E+H雷達物位儀FMR62-AAACAAGNF5CHK+AKZ1

在腐蝕性液體中或有衛生要求的應用中80 GHz雷達的液位測量

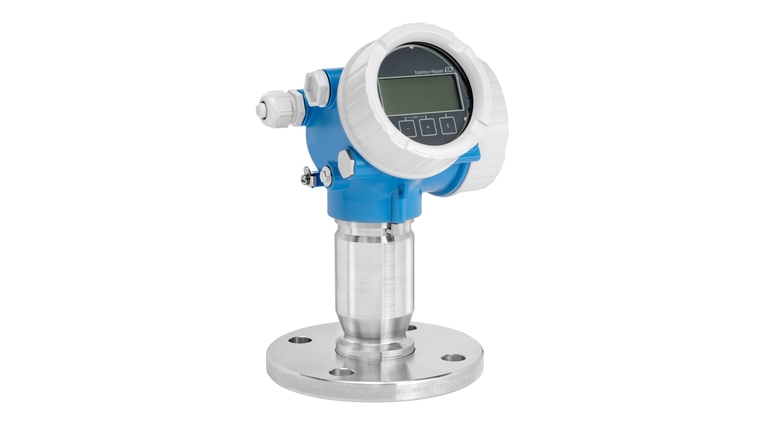

Micropilot FMR62是*設計符合IEC 61508功能安全標準的80 GHz液位雷達。FMR62的全PTFE填充的齊平安裝的天線特別適用于腐蝕性液體測量應用。集成的PEEK天線可以與極小口徑的過程連接配套使用。FMR62非接觸式雷達采用改進型算法和小波束角，具有可靠性。此外，它還配備了Heartbeat Technology (心跳技術)智能傳感器功能。

優勢

• 硬件和軟件設計符合IEC 61508標準，在冗余結構系統中可以實現高安全性SIL3

• Heartbeat Technology (心跳技術)確保設備在其整個生命周期內經濟、安全運行

• HistoROM數據管理理念實現快速簡便的調試、維護和診斷

• 小波束角和多路回波跟蹤算法確保在安裝有干擾物的容器中的測量具有高可靠性

• PTFE填充的齊平安裝的喇叭天線具有大系統適用性

• 80 GHz雷達能夠更加便捷地集成至過程中，降低了設計工作量

• 世界上簡單用于SIL功能的proof test理念和WHG，節省了時間和成本

應用領域

Micropilot FMR62可以在自由空間中測量，大量程為80 m，具有高度集中的波束角，適用于在容器內有多個干擾物的應用。

• 過程連接：螺紋或法蘭

• 溫度：-40...+200°C (-40...+392°F)

• 壓力：-1...+25bar (-14.5...+362.6psi)

• 測量范圍：Max. 80 m (262 ft)

• 測量精度：±1 mm (0.04 in)

• W波段：80GHz

• 提供防爆證書、溢出保護認證WHG、SIL、船級認證、5點線性協議

特征和規格

• 連續液位測量

• 測量原理

  雷達物位儀

• 特點/應用

  Premium精度的儀表用于腐蝕性介質以及有嚴格衛生要求（ASME BPE、USP Class VI）的連續非接觸式物位測量； 適用內部安裝有多個裝置的小罐體

• 特點

  Heartbeat Technology（心跳技術）
  SIL 2/3，符合IEC 61508標準
  多路回波技術確保安全性和可靠性
  HistoROM
  RFID TAG位號簡單識別小波束角

• 電源/通信

  兩線制（HART）

• 頻率

  W波段（約80GHz）

• 測量精度

  +/- 1 mm (0.04 in)

• 環境溫度

  -40…+80 °C
  (-40…+176 °F)

• 過程溫度

  -40…+200 °C
  (-40…+392 °F)

• 過程壓力（絕壓）/大過壓限定值

  真空...+25 bar
  (真空...+362.6 psi)

• 主要接液部件

  PTFE或PEEK天線，
  316L螺紋，
  PTFE涂層法蘭

• 過程連接

  螺紋：
  G、MNPT 3/4"、1-1/2"
  法蘭：
  DN50 ... DN150
  ASME 2" ...6"

• 衛生型過程連接

  DIN11851接頭、TRI-CLAMP卡箍

• 大測量距離

  80 m (262 ft)

• 通信

  4…20 mA HART
  附加開關量

• 證書和認證

  ATEX、IEC Ex

• 安全認證

  溢出保護WHG、
  SIL 2、SIL 3

• 設計認證

  EN 10204-3.1
  NACE MR0175、MR0103
  AD2000

• 衛生型認證

  CoC-ASME BPE

• 選項

  顯示單元
  用戶自定義參數
  免PWIS
  氣密饋通

• 應用限制

  過程溫度超過200 °C (392 °F) -> FMR5x

  強擾動和泡沫液面、導波管和旁通管-> FMR5x、FMP5x
