E+H超聲波物位儀FMU90-R11CA111AA3A性能概述
E+H超聲波物位儀FMU90-R11CA111AA3A性能概述
變送器可現場安裝或?qū)к壈惭b，多可連接2臺傳感器-FDU90/91/92/93/95

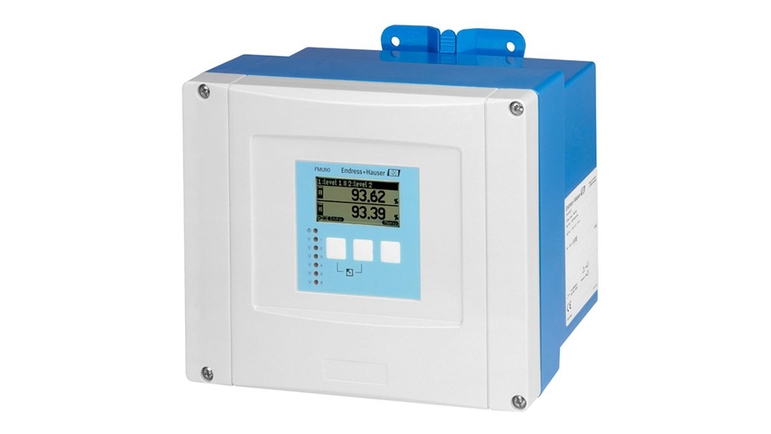

Prosonic FMU90可現場安裝，或在儀表控制柜中采用導軌安裝，適用于液體、漿料、淤泥、粉末和和固體塊料的連續性、非接觸物位測量。也可用于明渠和堰的流量測量，只需一臺傳感器可同時測量雨水溢流池的液位和流量。多可有6路繼電器觸發趨勢報警、流量脈沖輸出報警或回水/淤泥報警，有單通道或雙通道型可選
優勢
六行純文本顯示的簡單菜單引導式現場操作，15種語言可選
現場包絡線顯示，完成簡單的儀表故障診斷
提供FieldCare操作軟件，用戶可以方便地對儀表進行遠程操作、故障診斷和測量點文件編制
通過內置或外部溫度傳感器，實現行程時間校準
線性化功能（多32點）可將測量值轉換成任意單位到的長度、體積或流量
基于內置的流量曲線，在線計算引水渠/測量堰流量
FDU9x傳感器自動識別功能
應用領域
物位測量：配備1至2臺傳感器，用于液體和固體塊料的物位測量；測量范圍可達45m; 限位檢測；泵控制系統；靶式控制系統；可選：額外泵控制功能； 計算：均值，差值，總值；流量測量：配備1至2臺傳感器，用于明渠和測量堰的流量測量；回水流量測量或淤泥監測；多3臺累計器和3臺計數器；計數器或時間脈沖輸出用于外部控制單元
特征和規格
- 連續液位測量
- 液體
- 連續料位測量
測量原理
超聲波
特點/應用
分離型儀表，采用現場外殼或安裝在控制機柜中的頂帽式外殼，泵/格柵/限位控制時多帶6個繼電器，單通道或雙通道型
特點
防護等級：IP 66 / NEMA 4x
自動識別FDU9x傳感器
可選：明渠和測量堰的流量測量或其他泵控制功能電源/通信
90 ... 253 VAC
10.5 ... 32 VDC
多2路4...20mA HART
Profibus DP測量精度
+/- 2mm + 測量距離的0.17%
環境溫度
-40...60 °C
(–40...140 °F)通信
多2路4...20 mA HART
Profibus DP證書和認證
ATEX、CSA
選項
背光顯示屏，6行圖形顯示，提供本國語言的引導菜單，包絡線顯示實現現場診斷
組件
傳感器FDU9x
